Fabricant chinois de mini-amplificateurs EDFA en bande C - Fournisseur d'amplificateurs à faible bruit de 22,5 dBm avec options personnalisables
Description du produit
Les produits EDFA haute puissance à petit format se caractérisent par une taille compacte, une puissance de sortie élevée et une grande stabilité :
Format compact : Utilise une technologie d'encapsulation miniaturisée (dimensions du produit : 60 x 60 x 15 mm). Sa structure compacte facilite l'intégration dans divers appareils, permet un gain de place et convient aux environnements aux exigences de volume strictes (par exemple, les centres de données haute densité ou les équipements de communication miniaturisés).
Puissance de sortie élevée : Fournit une puissance de sortie saturée élevée, typiquement ≥ +22,5 dBm. Répond aux exigences d'applications nécessitant une puissance optique élevée, telles que la transmission par fibre optique longue distance et la distribution de puissance élevée dans les systèmes CATV.
Bonnes performances de gain : Gain élevé en faible signal, généralement ≥ 20 dB dans les gammes de longueurs d'onde courantes comme la bande C. Amplifie efficacement les signaux optiques en compensant les pertes de transmission. Présente une excellente planéité spectrale et une faible ondulation, garantissant une amplification uniforme pour différentes longueurs d'onde.
Facteur de bruit faible : Le facteur de bruit peut atteindre environ 5,0 dB. Il réduit le bruit introduit lors de l'amplification, garantit la qualité du signal, améliore le rapport signal/bruit du système et est avantageux pour la transmission de signaux optiques longue distance et de haute précision.
Modes de fonctionnement flexibles : Il prend en charge plusieurs modes, notamment ACC, APC et AGC. Les utilisateurs peuvent sélectionner le mode le plus adapté à leurs besoins réels afin de s'adapter aux différentes conditions de travail et exigences d'application.
Haute stabilité et fiabilité : Intègre des lasers de pompage refroidis, un système de contrôle automatique de fréquence (ATC) de haute précision et un système de contrôle automatique de puissance (APC), garantissant ainsi une stabilité optimale de la puissance de sortie. Comprend diverses fonctions de protection, telles que l'arrêt automatique du laser (ALS) et le mode de réduction automatique de la puissance (ARP), afin de prévenir les dommages causés par des conditions anormales et d'améliorer la fiabilité du produit.
Contrôle et surveillance pratiques : Il offre généralement diverses interfaces de communication (par exemple, LVTTL, RS232) avec un logiciel PC pour la configuration et la surveillance à distance. Il permet aux utilisateurs de vérifier l'état de l'appareil en temps réel, de paramétrer les équipements et de résoudre les problèmes.
Applications du produit
communication de données
Système CATV ou SDH
Paramètres du produit
| Paramètres | Min | Taper | Max | Unité | ||||
|---|---|---|---|---|---|---|---|---|
| Longueur d'onde de travail | 1528 | 1550.12 | 1565 | nm | ||||
| Saisir | -15 | 0 | +5 | dBm | ||||
| Sortir | - | 22,5 | 22,5 | dBm | ||||
| Doigt de bruit | - | - | 5.5 | dB | ||||
| Température de fonctionnement | -25 | - | +55 | °C | ||||
| Température de stockage | -40 | - | 85 | °C | ||||
| Humidité relative (sans condensation) | 5 | - | 85 | % | ||||
| Taille du produit | 60*60*15 | mm | ||||||
| Consommation d'énergie | 7 | DANS | ||||||
| Tension d'alimentation | - | 5 | - | Dans | ||||
| Niveau de communication | LVTTL | |||||||

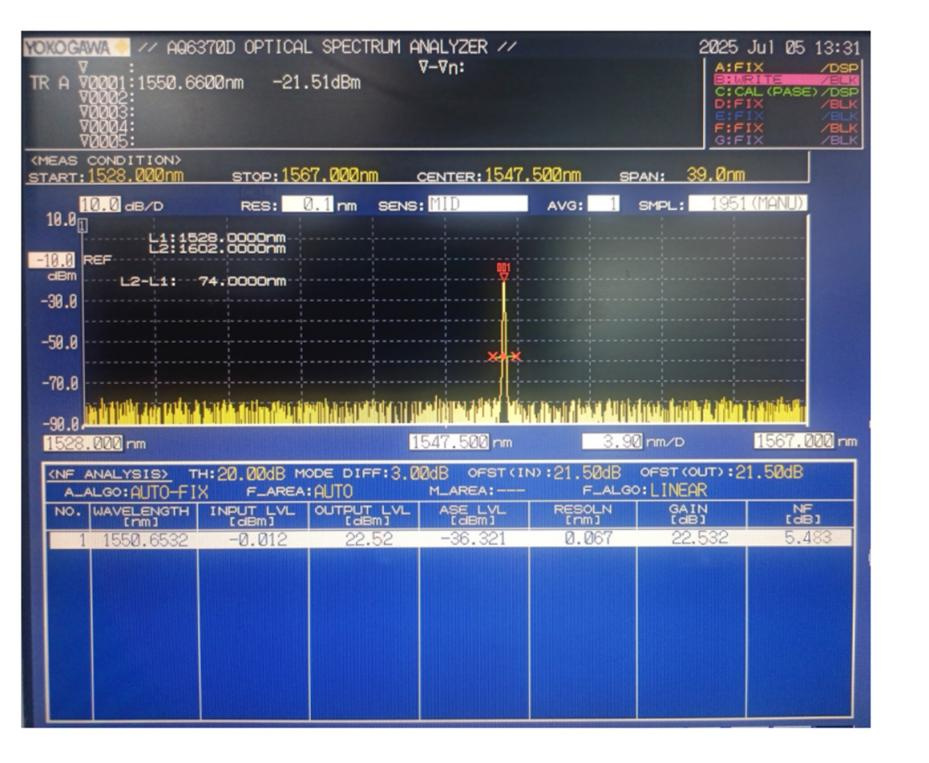

Courbe de données d'essai

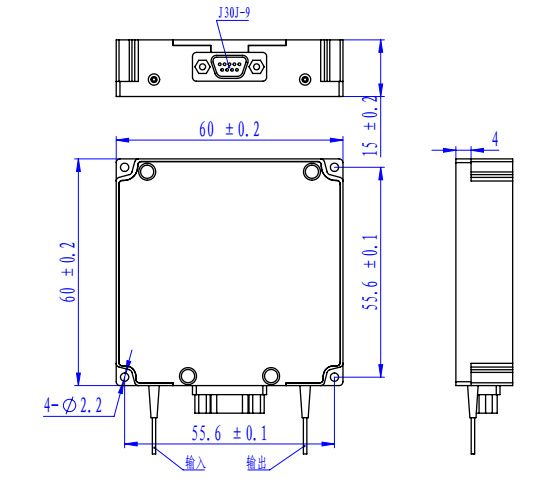

Taille du produit

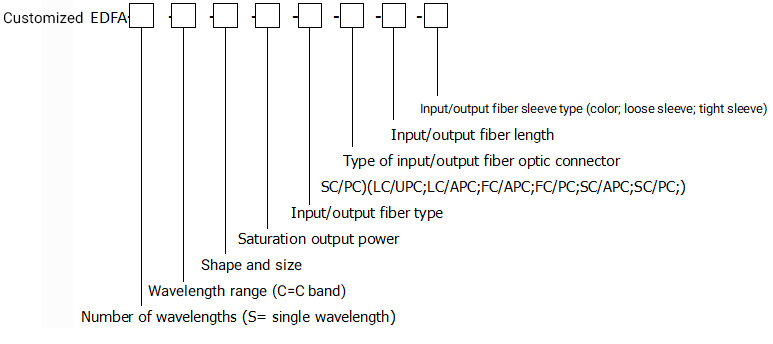

Guide de commande des produits
Boîtier en pin blanc personnalisé EDFA-SC-60*60*15-22.5/xx-0.9-FC/APC-1
EDFA personnalisé : Amplificateur à fibre optique personnalisé
S : Longueur d'onde unique
C : Bande d'ondes C
60*60*15 : dimensions extérieures
22,5/xx : 22,5 = Puissance de sortie de saturation 22,5 dBm
0,9 : Fibre d'entrée/sortie de type SMF-28e, 900 µm
FC/APC : Type de connecteur à fibre optique
1 : Longueur de la fibre d'entrée et de sortie : 1 m
Tube blanc libre : type de tube à fibre optique à queue
Foire aux questions
Quelles sont les dimensions du convertisseur EDFA haute puissance à petit facteur de forme ?
Ce produit présente une structure ultra-compacte avec des dimensions extérieures de 60 x 60 x 15 mm, ce qui le rend idéal pour l'intégration dans des appareils à espace restreint.
Quelle est la puissance de sortie saturée typique de cet EDFA ?
Il fournit une puissance de sortie saturée élevée, typiquement ≥ +22,5 dBm, qui satisfait aux exigences élevées en matière de puissance optique telles que les transmissions par fibre optique longue distance.
Quels sont les modes de fonctionnement pris en charge par cet appareil ?
Cet EDFA prend en charge des modes de fonctionnement flexibles, notamment l'ACC (contrôle automatique du courant), l'APC (contrôle automatique de la puissance) et l'AGC (contrôle automatique du gain).
Quelles sont les principales applications de cet EDFA haute puissance ?
Il est principalement conçu pour la communication de données ainsi que pour l'intégration de systèmes CATV ou SDH.
Quels sont le niveau de communication et les interfaces offertes par l'appareil ?
L'appareil utilise une interface de communication de niveau LVTTL, permettant aux utilisateurs de configurer, de surveiller et de dépanner à distance l'état de l'appareil en temps réel.
