Testeur de fibre optique OTDR-WS3302S (Chine) - Fournisseurs fiables et produits d'usine pour l'analyse de réseau
Applications du produit

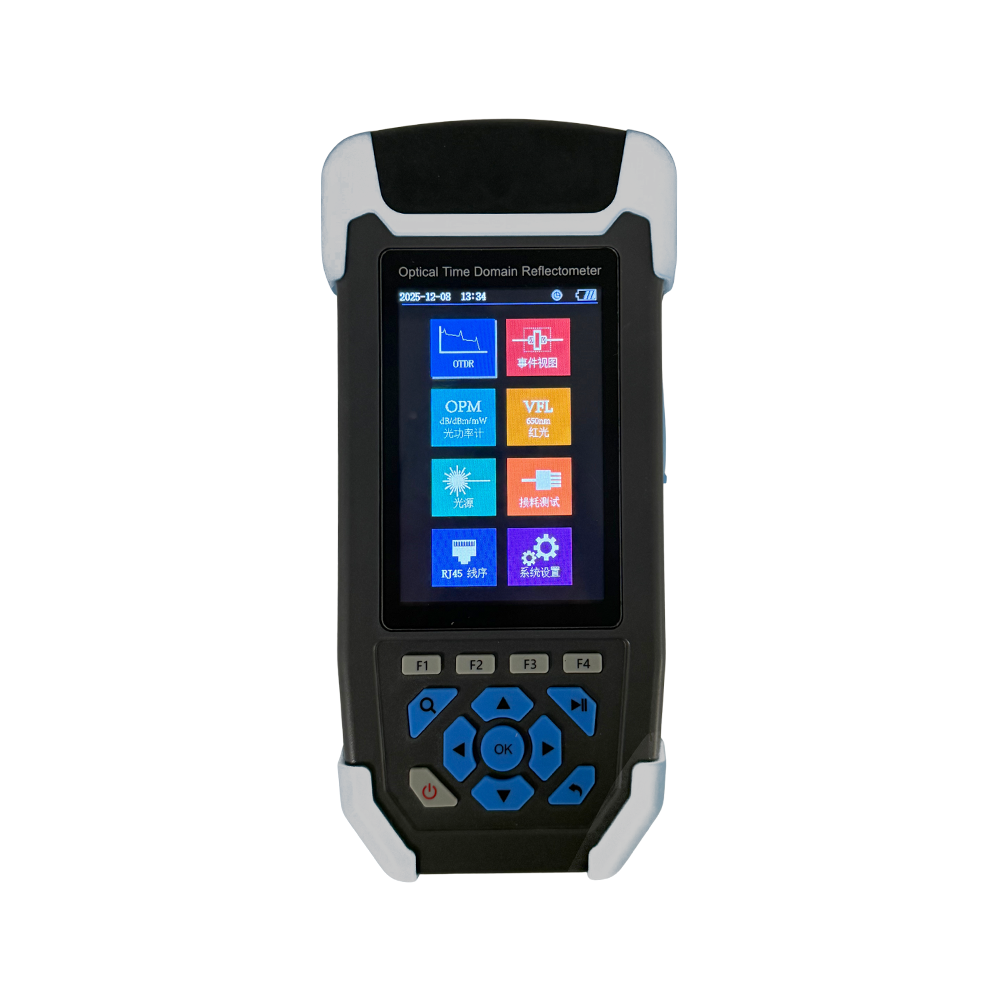

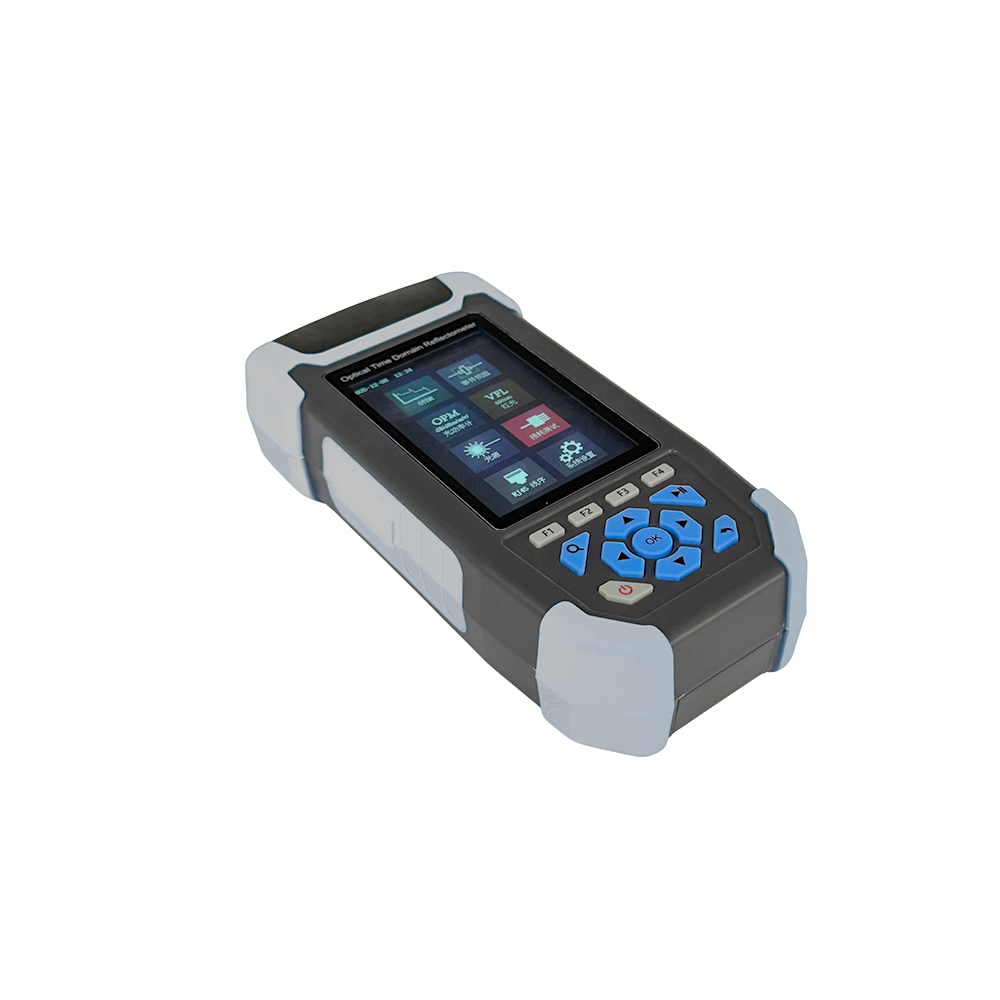

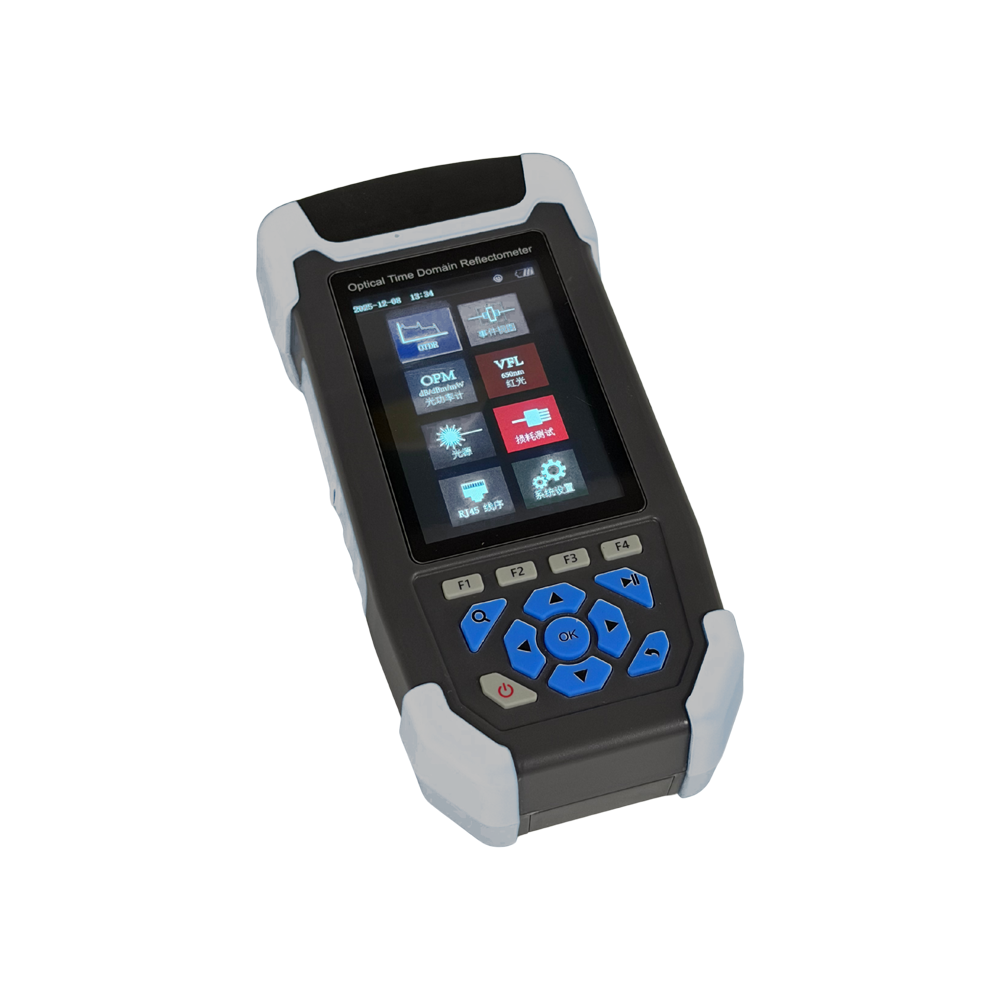

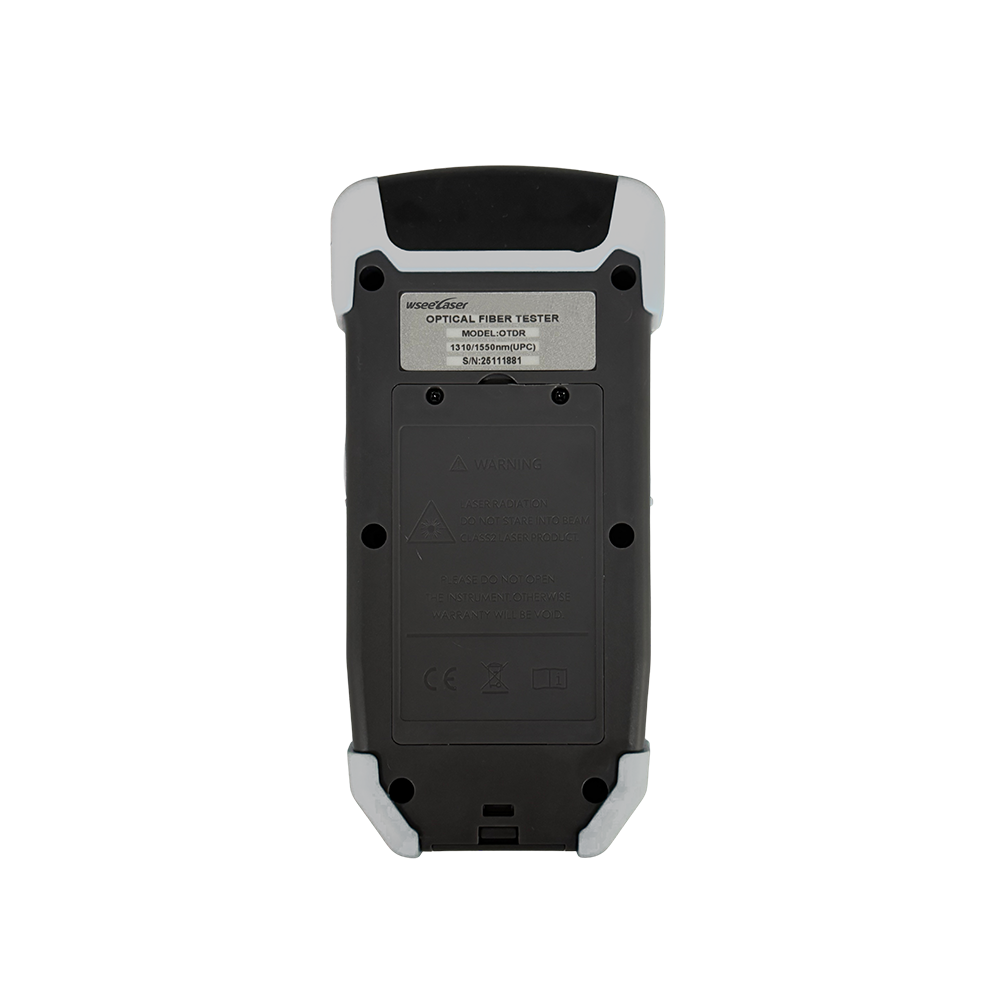

L'OTDR Online Mini-Pro est utilisé pour la construction et la maintenance des réseaux FTTx et d'accès. Il permet de tester les points de rupture de la fibre optique, sa longueur, les pertes et la détection automatique de la lumière incidente, grâce à un système de test automatique activable par une simple pression sur un bouton. Compact, il est doté d'un écran LCD couleur de 3,5 pouces et d'un nouveau boîtier en plastique résistant aux chocs et aux chutes. Cet appareil combine 8 fonctions : OTDR hautement intégré, cartographie des événements, source lumineuse stable, wattmètre optique, localisateur visuel de défauts, vérification de la séquence des câbles, et fonctions de mesure de l'intensité lumineuse et d'éclairage. Il permet une détection rapide des points de rupture, dispose d'un connecteur universel, d'une mémoire interne de 600 enregistrements, d'un stockage de données par carte TF ou USB, et d'une batterie au lithium intégrée de 4000 mAh rechargeable par USB. C'est un outil idéal pour les interventions de terrain de longue durée.
Paramètres techniques
| Mini-OTDR Pro | |||
| Modèle | WS3302S | ||
| Longueur d'onde | 1310/1550 nm | 1610 nm ± 20 nm en ligne (apc) | |
| Type de fibre | Fibre G.652 SM | ||
| Plage dynamique | 24 dB/22 dB | 24 dB | |
| Zone aveugle de l'événement | 3 m | ||
| Zone d'ombre ATT | 8 m | ||
| Plage de test | 10 m ~ 60 km | ||
| largeur d'impulsion | 5 ns ~ 10 µs | ||
| Précision de la mesure de distance | ±(1 m + Intervalle d'échantillonnage + 0,005 % × Distance de test) | ||
| Précision des pertes | ±0,2 dB/dB | ||
| Points d'échantillonnage | 16k~128k | ||
| Résolution d'échantillonnage | 0,05 m à 8 m | ||
| Précision de la réflexion | ±3dB | ||
| stockage de données | Mémoire interne : ≥ 600 ; mémoire externe : carte TF | ||
| Niveau de sécurité laser | Niveau de classe II | ||
| Format de fichier | Format de fichier standard SOR | ||
| Connecteur | FC/APC (SC, ST interchangeables) | ||
| OPM | |||
| Gamme de vagues | 800 nm à 1700 nm | ||
| Type d'interface | Joint universel FC/SC/ST | ||
| Plage de test | -50 dBm ～ +26 dBm | ||
| Incertitude | ±5% | ||
| Identification de fréquence | CW/270/330/1k/2kHz | ||
| Longueur d'onde d'étalonnage | 850/1300/1310/1490/1550/1577/1625nm | ||
| LS | |||
| Type LD | FP-LD | ||
| Longueur d'onde de sortie | 1310/1550 nm | 1610 nm ± 20 nm (apc) | |
| Puissance de sortie | ≥-5dBm | ||
| Fréquence de modulation | 270/330/1k/2kHz | ||
| Stabilité | CW, ±0,5 dB/15 min (Test après 15 min de préchauffage) | ||
| Connecteur | FC/APC (SC, ST interchangeables) | ||
| VFL | |||
| Longueur d'onde de travail | 650 nm ± 20 nm | ||
| Puissance de sortie | ≥10 mW | ||
| Mode | CW/1 Hz/2 Hz | ||
| Connecteur | FC/SC/ST | ||
| Séquence RJ45 | |||
| Autres paramètres | |||
| Afficher | Écran LCD couleur de 3,5 pouces | ||
| Interface de données | Micro USB | ||
| stockage externe | Carte TF | ||
| Alimentation | Batterie lithium polymère : 3,7 V, 4000 mAh Adaptateur secteur : 5 V CC, 2 A | ||
| Autonomie de la batterie | Autonomie en veille > 20 h ; Durée de mesure > 12 h | ||
| Température de fonctionnement | -10℃ ～ +50℃ | ||
| Température de stockage | -40℃ ～ +70℃ | ||
| Humidité relative | 0 à 95 % sans condensation | ||
| Poids | ≤350 g | ||
| Dimension | 173 mm × 82 mm × 37 mm | ||
| Fonctions : Orange, OTDR/OPM/LS/VFL/IL/Séquence RJ45/ | |||
Note:
① Température de test 25℃±2℃, largeur d'impulsion maximale, temps moyen ≥ 3 min.
② Les conditions de test de la zone aveugle d'événement sont une portée minimale, une largeur d'impulsion minimale, une perte de réflexion de l'extrémité optique ≥ 45 dB, valeur typique.
Tableau de configuration standard
| NON | Nom | Qté | Remarque |
|---|---|---|---|
| 1 | Hôte | 1 | Batterie incluse |
| 2 | Adaptateur | 1 | |
| 3 | Ligne de données | 1 | |
| 4 | CD (logiciel d'analyse, manuel d'utilisation) | 1 | |
| 5 | Manuel d'utilisation | 1 | |
| 6 | Connecteur SC/APC | 1 | |
| 7 | Certification d'étalonnage | 1 | |
| 8 | Attestation de qualification/Carte de garantie de service | 1 | |
| 9 | Tranches de coton propre | 10 | |
| 10 | Sac à instruments | 1 |
Foire aux questions (FAQ)
Quelles sont les principales applications du Mini-Pro OTDR ?
Le Mini-Pro OTDR est spécialement conçu pour la construction et la maintenance des réseaux FTTx et d'accès. Il est optimisé pour tester les points de rupture, la longueur et l'affaiblissement des fibres optiques, et dispose d'une détection automatique de la lumière incidente et d'un système de test automatique par simple pression d'un bouton.
Combien de fonctions sont intégrées à ce testeur multifonctionnel ?
Ce testeur combine 8 fonctions essentielles dans une conception hautement intégrée : réflectomètre optique temporel (OTDR), cartes d'événements, source de lumière stable (LS), wattmètre optique (OPM), localisateur visuel de défauts (VFL), relecture de séquence de câbles, perte d'insertion (IL) et éclairage LED.
Quelles sont la configuration de longueur d'onde et la plage dynamique du modèle WS3302S ?
Le modèle WS3302S présente des longueurs d'onde de 1310/1550 nm avec une plage dynamique de 24 dB/22 dB et une longueur d'onde en ligne (apc) de 1610 nm ± 20 nm avec une plage dynamique de 24 dB.
Quelle est l'autonomie de la batterie en utilisation normale ?
Doté d'une batterie lithium-polymère intégrée de 3,7 V et 4 000 mAh, l'appareil offre une autonomie en veille de plus de 20 heures et une autonomie en mesure continue de plus de 12 heures. Il se recharge facilement via un port micro-USB.
Quelles sont les spécifications de la zone aveugle pour la fonction OTDR ?
L'appareil possède une zone aveugle d'événement de 3 mètres et une zone aveugle d'atténuation (ATT) de 8 mètres, testée dans des conditions de portée minimale, de largeur d'impulsion minimale et de perte de réflexion optique terminale de 45 dB ou plus.
Quels accessoires sont inclus dans le pack de configuration standard ?
Le paquet comprend l'appareil hôte (batterie incluse), un adaptateur secteur, un câble de données USB, un CD (contenant le logiciel d'analyse et le manuel d'utilisation), un manuel d'utilisation imprimé, un connecteur SC/APC, un certificat d'étalonnage, un certificat de qualification/carte de garantie de service, 10 morceaux de coton propres et un sac pour l'instrument.
