OTDR-WS3302T
Instruments et appareils de mesure

OTDR-WS3302T

  • Plage dynamique maximale de 45 dB, point d'échantillonnage de 256 kHz
  • Fonction de surveillance automatique des feux de communication
  • Prend en charge huit langues et le format de fichier SOR. OTDR professionnel : mesure, courbe, liste
  • La carte est affichée simultanément
  • Une source lumineuse prenant en charge la sortie en mode continu/modulé
  • OTDR automatique : test en un clic, aucun réglage complexe requis
  • Assistance au diagnostic intelligent : test du répartiteur 1:32/1:64

Demande d'informations sur le produit :+86 15610114544
    Demande de renseignements sur le produit Contactez-nous
    détails du produit

    Applications du produit

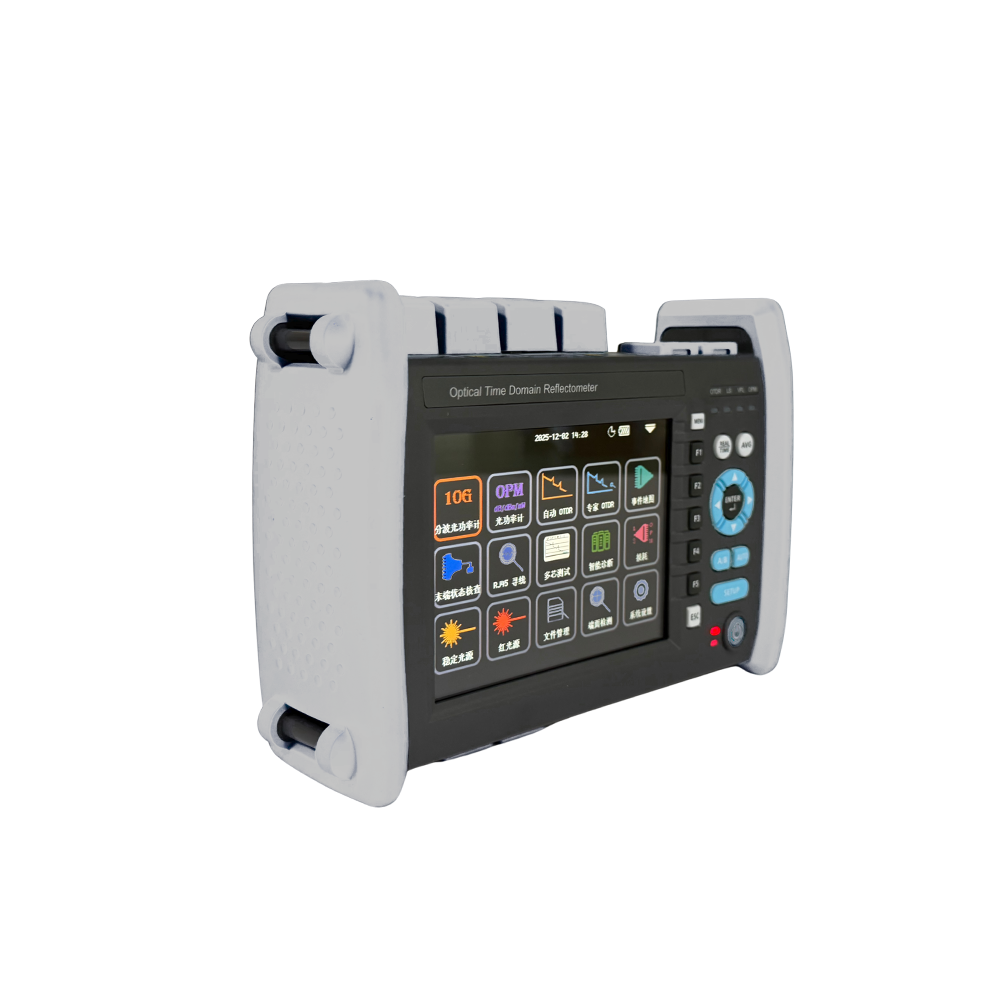

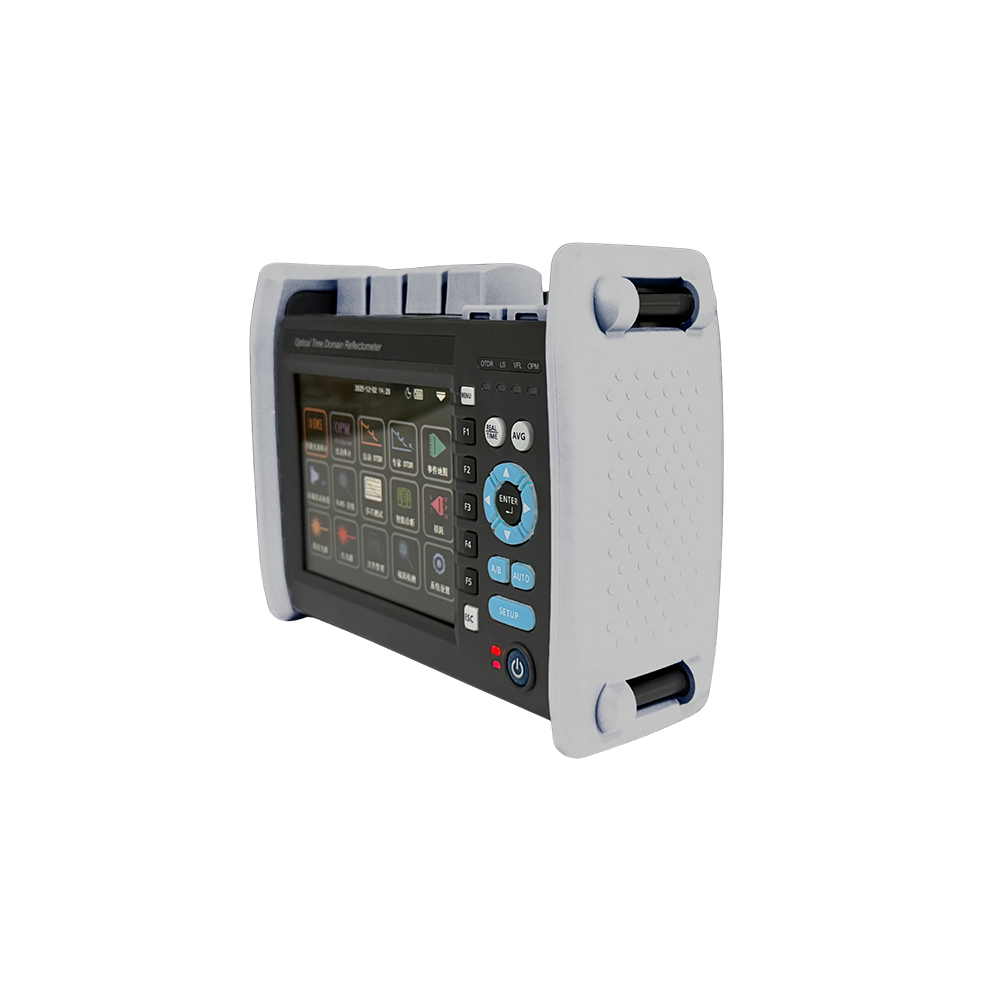

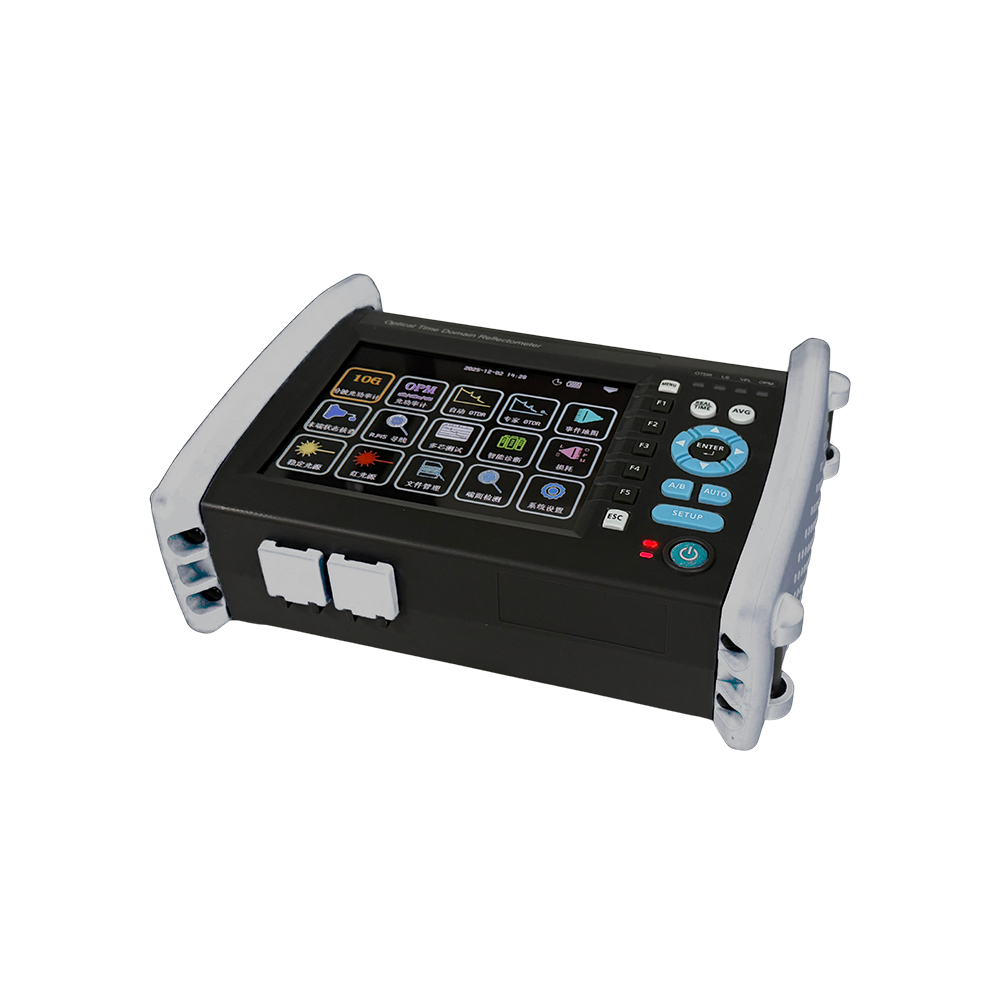

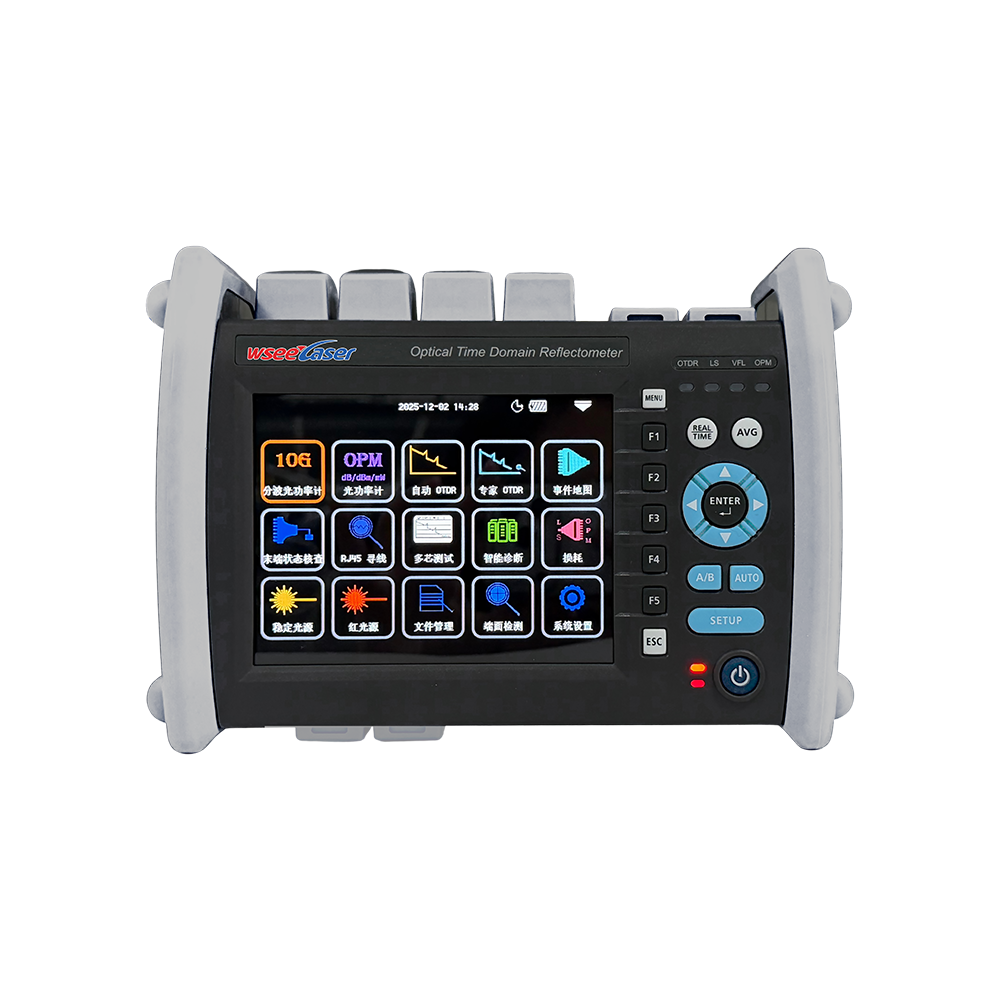

    L'OTDR JW3302T est doté d'un écran tactile capacitif de 5,6 pouces et intègre un wattmètre optique à répartition en longueur d'onde (OPM), ainsi que des fonctions automatiques et dynamiques. Il propose également des fonctions avancées : cartographie des événements, vérification de l'état des terminaux, source lumineuse stable, suivi des câbles RJ45, source de lumière rouge et tests multicœurs. Il prend en charge la gestion des fichiers et le diagnostic intelligent, notamment les tests de répartiteurs 1:32/1:64, l'inspection des faces d'extrémité, la mesure des pertes, les paramètres système et huit langues. L'OTDR offre une plage dynamique maximale de 45 dB et une portée de plus de 180 km. Il prend en charge jusqu'à quatre longueurs d'onde (1310/1550/850/1300 nm) et des longueurs d'onde de test de 1310/1550/1625 nm. La zone aveugle minimale est de 0,8 m et la résolution d'échantillonnage maximale de 2,5 cm. L'OTDR est équipé d'une batterie lithium-polymère haute densité de 5 200 mAh, dotée d'une gestion intelligente de l'énergie et rechargeable via une batterie externe. Le JW3302T permet de mesurer des paramètres tels que la longueur, l'affaiblissement et la qualité de connexion de diverses fibres et câbles optiques. Il est largement utilisé dans les travaux de construction, la maintenance des lignes et les interventions d'urgence des réseaux FTTH, des réseaux métropolitains et des réseaux dorsaux secondaires, ainsi que dans la recherche et la mesure en production des fibres et câbles optiques.

    Paramètres techniques

    Paramètre

    WS3302T

    Longueur d'onde de fonctionnement (nm)

    1310/1550

    1310/1550/1625 (avec dB)

    1310/1550/850/1300 (avec dB)

    1310/1550/1625/1650

    Plage dynamique maximale (dB)

    32/30

    37/35

    40/38

    42/40

    45/43

    37/36/37

    42/40/42

    45/43/43

    42/40/40/40

    37/36/28/26



    Zone morte de l'événement

    0,8 m





    Zone morte d'atténuation

    5 m





    Précision (m)

    ±(0,75 m + distance × 0,0025 % + intervalle d'échantillonnage) Erreur d'indice de réfraction exclue

    Résolution (m)

    0,025, 0,05, 0,1, 0,2, 0,5, 1, 2, 4, 8, 16, 32

    Portée de distance (km)

    0,5, 1, 2, 4, 8, 16, 32, 60, 120, 240 km

    Largeur d'impulsion (ns)

    5, 10, 30, 80, 160, 320, 640, 1280, 5120, 10240, 20480

    Points d'échantillonnage maximaux

    256k

    Linéarité (dB/dB)

    0,03

    Résolution de perte (dB)

    0,001

    Plage de réglage de l'indice de réfraction

    1,00000~1,99999 (Pas : 0,00001)

    Unités de distance

    Kilomètre, mètre, kilopied, pied

    Afficher

    Écran LCD couleur TFT 5,6" (écran tactile capacitif)

    Port de sortie optique

    FC/UPC (Standard), SC/UPC (Optionnel)

    Langue

    Chinois simplifié, anglais. Autres langues sur demande

    Ports externes

    USB Type C, Micro SD

    Alimentation

    Adaptateur secteur/CC : Entrée : CA 100 V~240 V, 50/60 Hz

    Sortie : 12 V CC / 2 A

    Batterie interne Li-ion : 3,7 V, 5 200 mAh

    Autonomie de la batterie

    ≥8 heures (veille à luminosité élevée)

    Conformité environnementale

    Température de fonctionnement : 0 °C à +40 °C (Charge : 5 °C à 40 °C)

    Température de stockage : -20℃ à +60℃

    Humidité : 5 % à 95 % (sans condensation)

    Dimensions

    177 mm × 109 mm × 37 mm (hors protection en caoutchouc souple)

    Poids

    0,8 kg (avec batterie)

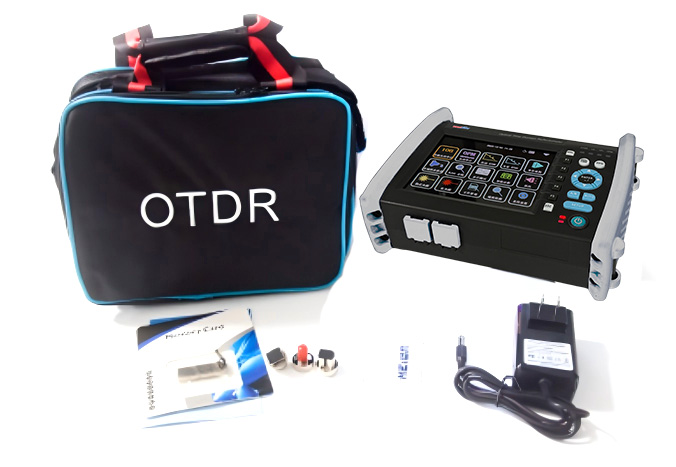

    Tableau de configuration standard

    Non

    Nom

    Qté

    Remarque

    1

    OTDR JW3302T

    1

    Batterie Li-ion intégrée

    2

    Ensemble de câble d'alimentation

    1

    Entrée : CA 100 V~240 V, 50/60 Hz

    Sortie : 5 V CC / 2 A

    3

    Carte mémoire

    1

    16 Go avec logiciel d'analyse intégré

    4

    Manuel d'utilisation

    1



    5

    Certificat de conformité

    1



    6

    Étui souple

    1
