中国供应商多模式泵合路器 (6+1)×1，工厂直供 - 偏置保持解决方案
产品特性
- 高信号传输效率
- 高泵效率
- 波长不敏感
- 可提供自定义配置
产品应用
- 光纤通信系统
- 有线电视 (CATV)
- 无源光网络
产品参数
| 参数/测试条件 | 敏 | 类型。 | 最大限度 | 单元 | 笔记 | ||
| 1 | 信号工作波长 | 1550 | 纳米 | ||||
| 2 | 泵工作波长 | 940 | 纳米 | ||||
| 3 | 泵光纤 | 芯径 | 105 | 微米 | MM 105/125 0.22NA | ||
| 覆层直径 | 125 | 微米 | |||||
| 数值孔径 | 0.22 | - | |||||
| 4 | 信号输入光纤 | 芯径 | 10 | 微米 | PM1550-GDF | ||
| 覆层直径 | 130 | 微米 | |||||
| 数值孔径 | 0.12/0.46 | - | |||||
| 5 | 信号输出光纤 | PM1550 | - | ||||
| 6 | 传输效率 | 90 | 92 | % | JDSU 915nm泵浦测试 | ||
| 7 | 信号插入损耗 | 0.7 | 分贝 | ||||
| 8 | M2 | 1.1 | 1.3 | - | |||
| 是 | 18 | 分贝 | |||||
| 9 | 光隔离 | 20 | 分贝 | ||||
| 10 | 纤维长度 | 1.0 | M | 每个端口 | |||
| 11 | 功率处理 | 10 | 在 | 每个端口 | |||
| 12 | 工作环境温度 | -5 | +70 | 这C | |||
| 13 | 工作湿度 | 5 | 95 | 相对湿度 | 不建议在高湿度环境下长时间使用。 | ||
| 14 | 储存温度 | -20 | +70 | 这C | |||
| 15 | 包裹 | C4 | - | 处理能力因 PKG 而异 | |||
光电特性

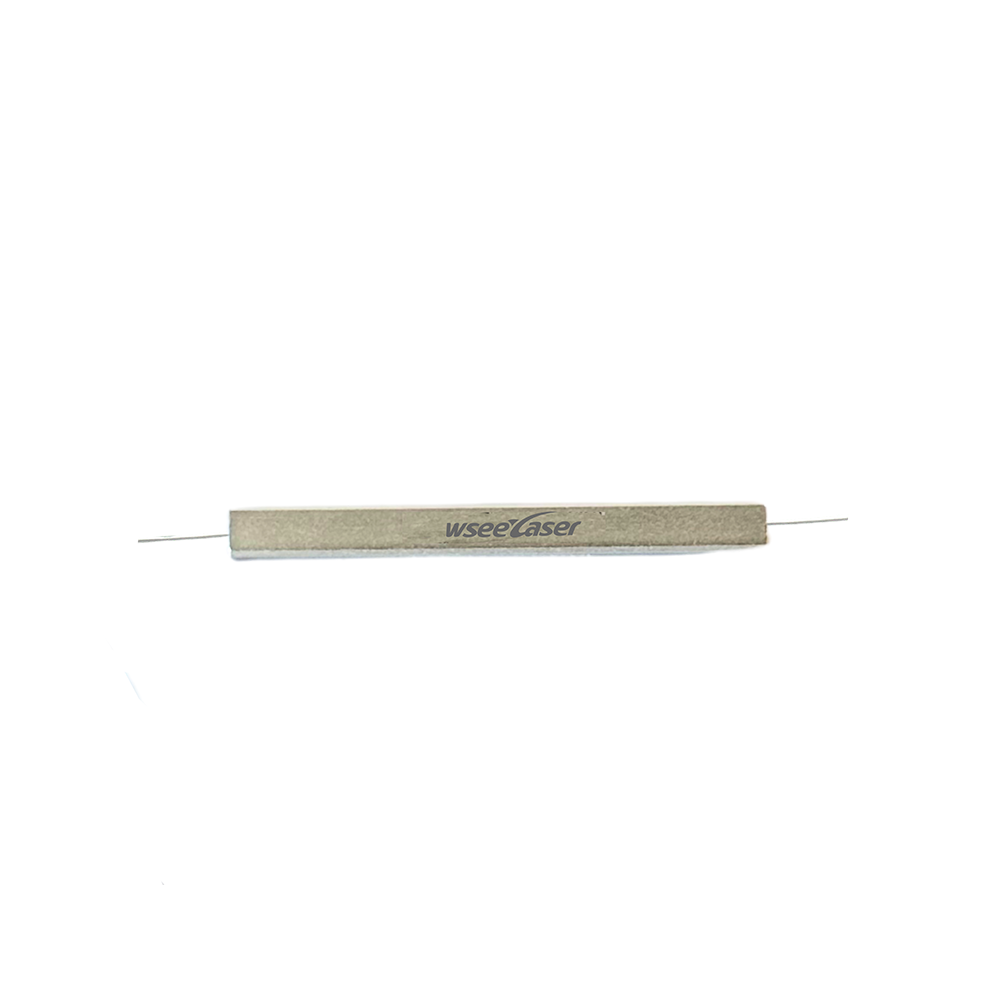

产品尺寸：
长70*宽12*高8 单位：毫米
常见问题解答 (FAQ)
该产品的主要应用领域有哪些？
该产品广泛应用于光纤通信系统、有线电视（CATV）和无源光网络（PON）中，以实现高效的信号传输和泵浦合成。
信号端口和泵浦端口的工作波长分别是多少？
信号工作波长优化为 1550 nm，泵浦工作波长设计为 940 nm。
这种配置中使用的是哪种类型的纤维？
该装置采用多模 (MM) 105/125 0.22NA 光纤作为泵浦端口，PM1550-GDF 光纤作为信号输入，PM1550 光纤作为信号输出。
典型的传输效率和插入损耗是多少？
传输效率通常为 92%（最低为 90%），信号插入损耗保持在最大 0.7 dB 以下。
该设备能在高湿度环境下运行吗？
虽然工作湿度范围为 5% 至 95% RH，但为了确保长期可靠性，不建议在高湿度环境中长时间使用该设备。
该元件的物理尺寸和封装类型是什么？
该元件采用 C4 封装结构，尺寸为长 70 毫米 * 宽 12 毫米 * 高 8 毫米。请注意，功率处理特性可能因封装类型而异。
