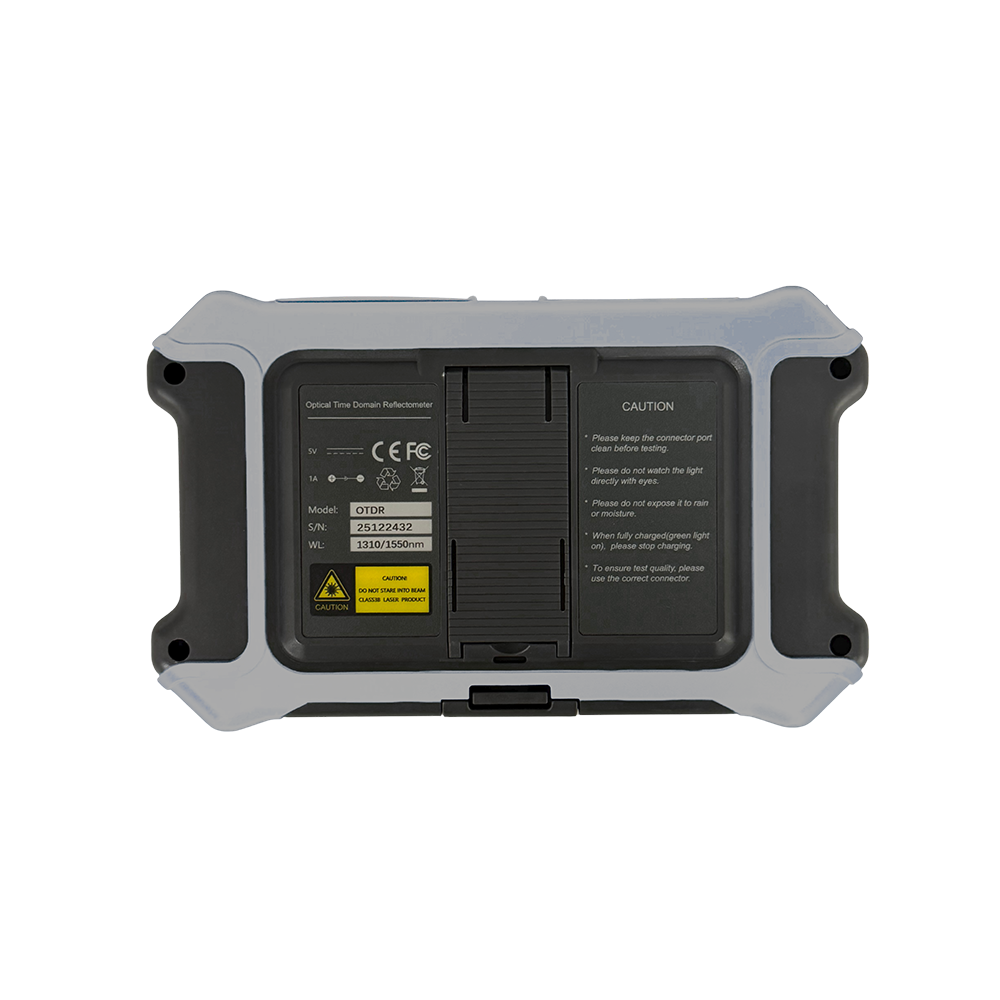

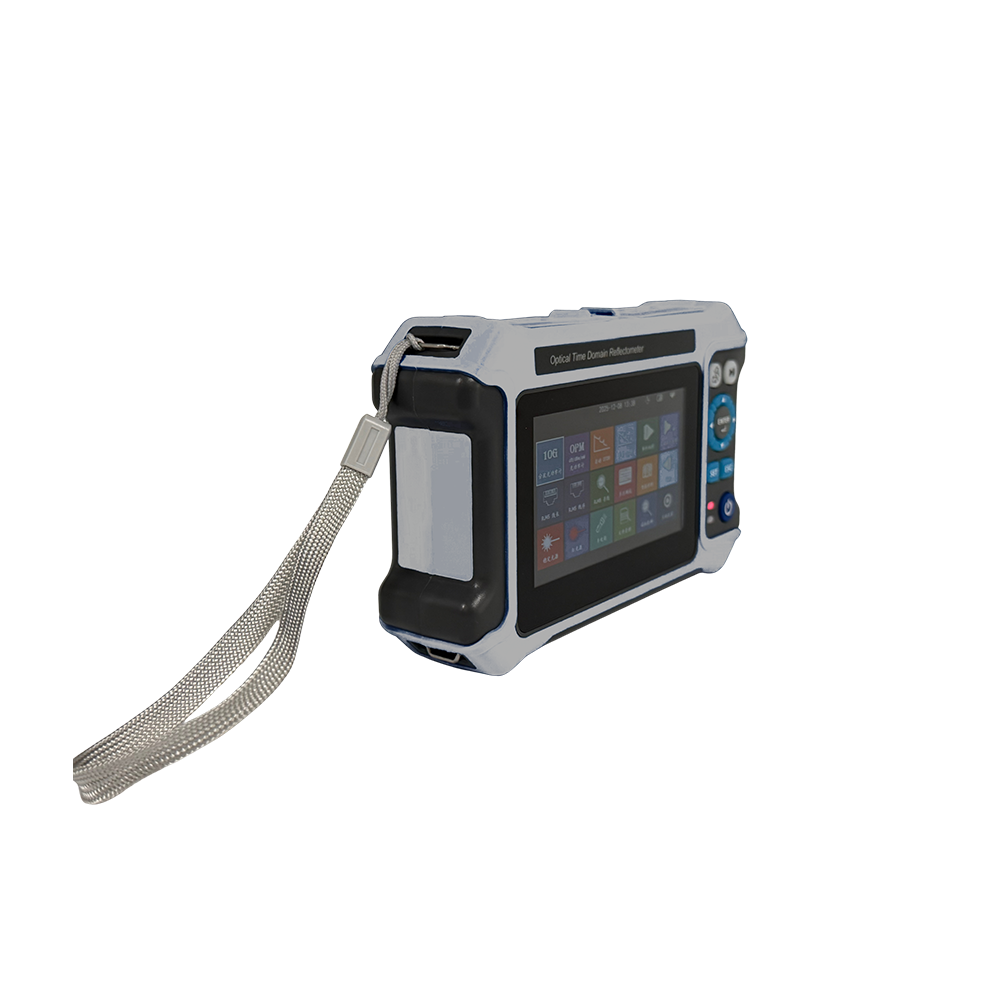

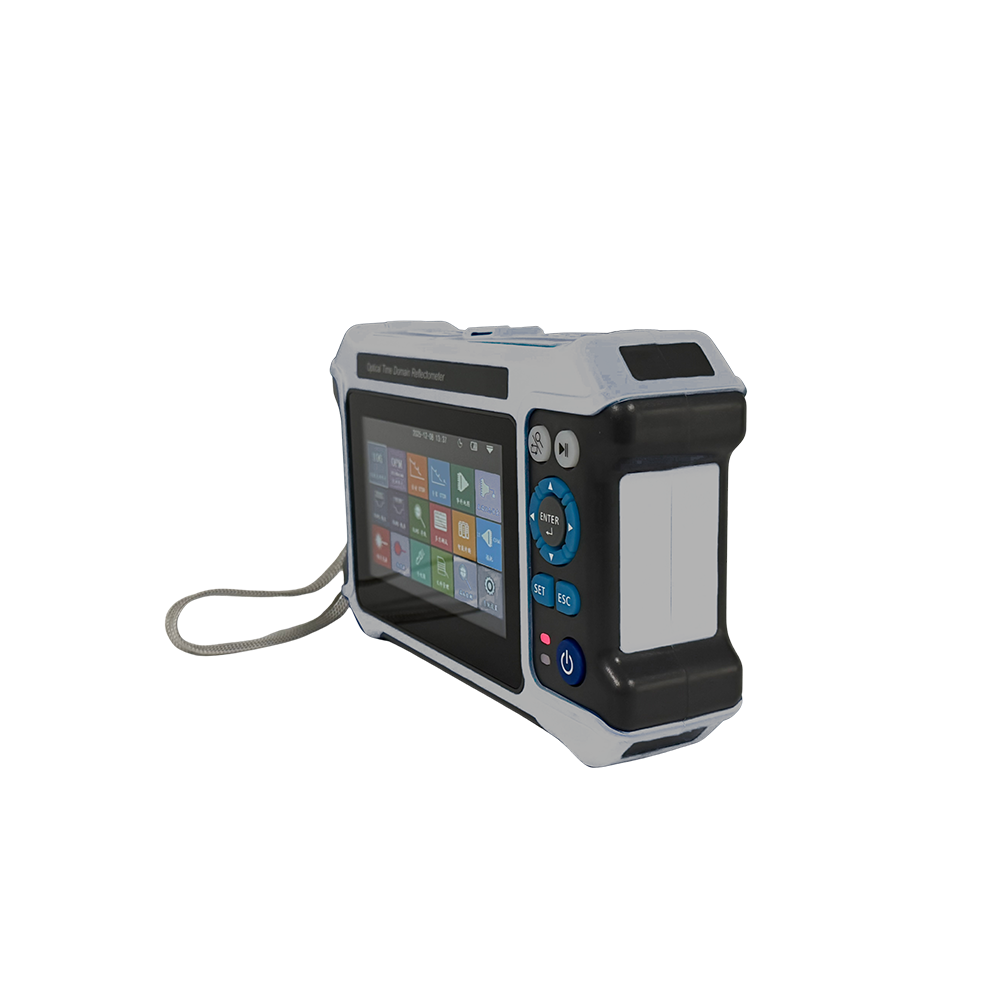

OTDR-WS3302K：3英寸屏幕，20小时电池续航，防震 - 中国顶级供应商工厂产品
产品应用

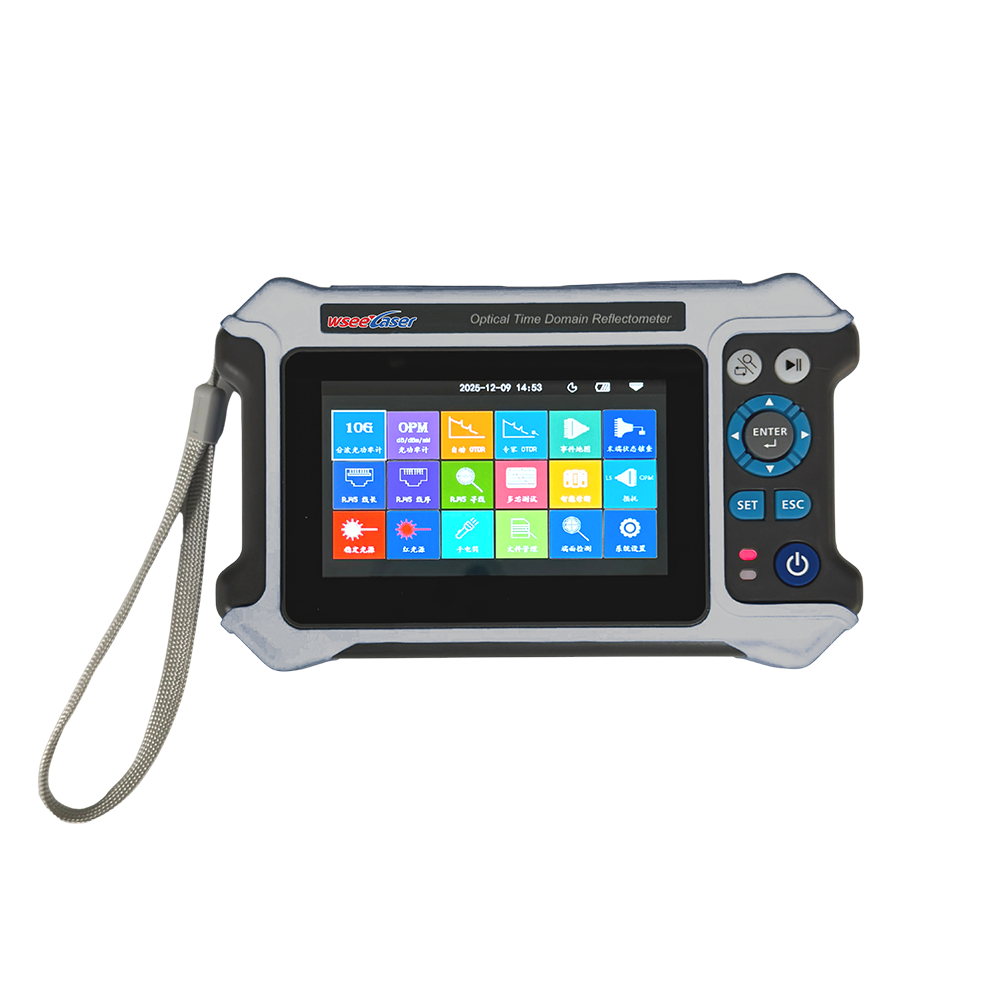

Mini Pro系列OTDR采用4.3英寸电容式触摸屏，集成了自动OTDR、专家级OTDR、事件图、OPM、LS、VFL、RJ45线缆追踪、10G OPM、光损耗测试、ONU状态测试等16项功能。该OTDR最大动态范围达28dB，拥有8GB内存，可存储超过20万条曲线；配备4000mAh高密度聚合物锂电池，具备智能省电管理功能，测量时间超过8小时，并支持移动电源供电和充电。该系列OTDR用于测量光纤的长度、损耗、连接质量等参数，广泛应用于FTTX、二级骨干网工程建设、维护和应急维修测试以及光纤电缆的生产测量等领域。
产品参数
| OTDR | |||||
| 波长 | 1310/1550nm 或 1310/1550/1625nm ±20nm | ||||
| 纤维类型 | G.652 单模光纤 | ||||
| 动态范围 | 28dB/26dB | ||||
| 事件盲区 | 3米 | ||||
| 衰减盲区 | 8米 | ||||
| 测试范围 | 5米~80公里 | ||||
| 脉冲宽度 | 5纳秒~10微秒 | ||||
| 测距精度 | ±(1米+采样间隔+0.005％×测试距离) | ||||
| 线性 | ±0.2dB/dB | ||||
| 采样点 | 16k~128k | ||||
| 采样分辨率 | 0.05米~8米 | ||||
| 反射精度 | ±3dB | ||||
| 数据存储 | 内置：≥600；外置：TF卡 | ||||
| 激光安全等级 | 二级 | ||||
| 文件格式 | SOR标准文件格式 | ||||
| 连接器 | FC/UPC（可互换的 SC/ST） | ||||
| 10G OPM | |||||
| 校准波长 | 1490纳米 | 1577纳米 | |||
| 测量范围 | +10 ～ -40 | +10 ～ -40 | |||
| 隔离度（dB） | 1577nm ＞ 35 | 1490nm ＞ 35 | |||
| 不确定 | ±5% | ±5% | |||
| 接口类型 | 万向节 FC/SC/ST | 万向节 FC/SC/ST | |||
| 人事管理办公室 | |||||
| 波段范围 | 800nm~1700nm | ||||
| 校准波长 | 850/980/1300/1310/1490/1550/1625/1650纳米 | ||||
| 测量范围 | -50dBm~+26dBm | ||||
| 不确定 | ±5% | ||||
| 接口类型 | 万向节 FC/SC/ST | ||||
| LS | |||||
| LD型 | FP-LD | ||||
| 输出波长 | 1310/1550nm ±20nm | ||||
| 输出功率 | ≥-5dBm | ||||
| 调制频率 | CW，270/1k/2kHz | ||||
| 稳定 | 连续波，±0.5dB/15分钟（预热15分钟后测试） | ||||
| 连接器 | FC/UPC（可互换的 SC/ST） | ||||
| VFL | |||||
| 工作波长 | 650nm ±20nm | ||||
| 输出功率 | ≥10mW | ||||
| 模式 | 连续波/1Hz/2Hz | ||||
| 连接器 | FC/SC/ST | ||||
| RJ45线缆追踪器 | 光学损耗测试 | ||||
| 模式 | 数字追踪 | 波长 | 与LS一致 | ||
| 距离 | ≥300米 | IL 测试 | 支持 | ||
| 在线/线路对跟踪 | 支持 | ||||
| RJ45线缆长度 | ONU州级考试 | ||||
| 距离 | ≥300米 | 距离+光纤 | 光纤距离+ | ||
| 一般参数 | |||||
| 展示 | 4.3英寸彩色液晶显示屏 | ||||
| 数据接口 | Micro USB | ||||
| 外部存储 | TF卡 | ||||
| 电源 | 聚合物锂电池：3.7V，4000mAh 电源适配器：5VDC，2A | ||||
| 电池寿命 | 待机时间 >20 小时；测量时间 >12 小时 | ||||
| 工作温度 | -10℃~+50℃ | ||||
| 储存温度 | -40℃~+70℃ | ||||
| 相对湿度 | 0～95％（无冷凝） | ||||
| 重量 | ≤400克 | ||||
| 方面 | 180毫米×11毫米×44毫米 | ||||
标准配置表
| 不 | 姓名 | 数量 | 评论 |
| 1 | 主持人 | 1 | 电池 |
| 2 | 适配器 | 1 | |
| 3 | 数据线 | 1 | |
| 4 | CD（分析软件，用户手册） | 1 | |
| 5 | 用户手册 | 1 | |
| 6 | SC/APC连接器 | 1 | |
| 7 | 校准认证 | 1 | |
| 8 | 资格证书/服务保证卡 | 1 | |
| 9 | 干净的棉片 | 10 | |
| 10 | 乐器包 | 1 |
常见问题解答 (FAQ)
Mini Pro系列OTDR集成了多少种功能？
Mini Pro 系列 OTDR 集成了 16 种不同的功能，包括自动 OTDR、专家 OTDR、事件图、OPM、LS、VFL、RJ45 电缆跟踪器、10G OPM、光损耗测试和 ONU 状态测试。
该设备的电池容量和续航时间是多少？
它配备了4000mAh高密度聚合物锂电池，具有智能省电管理功能，可提供8至12小时以上的测量时间和超过20小时的待机时间，并支持通过移动电源充电。
OTDR的最大动态范围和存储容量是多少？
该OTDR的最大动态范围为28dB/26dB。它具有8G的内部存储空间，可以存储超过200,000条曲线。
Mini Pro OTDR 支持哪些波长？
该设备支持 G.652 单模 (SM) 光纤的 1310/1550nm 或 1310/1550/1625nm ±20nm 波长。
标准配置包中包含哪些内容？
标准配置包括主机（含电池）、适配器、数据线、光盘（含分析软件和用户手册）、用户手册、SC/APC 连接器、校准证书、资质证书/服务保证卡、10 片干净的棉片和仪器包。
该OTDR的主要应用领域有哪些？
它用于测量光纤长度、损耗、连接质量等参数，广泛应用于FTTX、二级骨干网工程建设、维护、应急维修测试以及光纤生产测量等领域。
